Utilisation de matériaux optimaux
Conseil compétent et qualifié
Traitement et livraison fiables
Plus de 30 ans d'expérience

UKB - Système Trumpf

Qualité et précision

Sélection optimale des aciers

  • 42 CrMo4, traité à 1100 - 1200 N/mm²
  • C45, traité à 800 - 850 N/mm²
  • C45, 650 - 800 N/mm²

Rayons de pliage trempés à 52 - 55 HRC
Rectification de précision
Interchangeabilité et parallélisme garantis

Les queues d‘attache sont disponibles en 2 versions :

  • Simple Clamp pour les segments < 12,5 kg
  • Goupille de sécurité pour les segments > 12,5 kg

Centrage automatique
Mise en place dans les 2 sens
Inscription sur l‘outil avec informations significatives


Portée sur épaulement     Portée sur tête

Werkzeuge Trumpf





Longueurs d'outils

POINCONS AVEC SIMPLE CLAMP < 12,5 kg



500 mm



300 mm



200 mm



100 mm


550 mm fractionnée

Les poinçons fractionnés sont livrés par set complet

10 segments avec Simple Clamp et bigorne gauche et droite





POINCONS AVEC GOUPILLES DE SECURITE > 12,5 kg



500 mm



300 mm



200 mm



100 mm


550 mm fractionnée

Les poinçons fractionnés sont livrés par set complet

10 segments avec goupilles de sécurité et bigorne gauche et droite






MATRICES

500 mm
Matrizen lengte 500 mm

300 mm

200 mm

100 mm
Matrizen lengte 300 mm Matrizen lengte 200 mm Matrizen lengte 100 mm


550 mm fractionnée

Les matrices fractionnées sont livrées par set complet

9 segments

Matrizen lengte 550 mm gedeeld





Simple Clamp



AVANTAGES

Montage et démontage vertical avec segments
    jusque 12,5 kg
Temps d‘équipement réduit
Maniement facile



Goupilles de sécurité



AVANTAGES

Montage et démontage horizontal avec segments
    à partir de 12,5 kg
Prix d‘achat favorable (comparé au Simple Clamp)
Goupilles de sécurité disponibles en version trempées
    et non trempées













UKB-INFO

Les poinçons UKB - Système Wila Typ I et UKB - Système LVD Typ I
peuvent aussi être montés sur un porte-outils UKB - Système Trumpf !




Modification flexible

POINCONS

fractionnements spéciaux
Bigornes individuelles
Mise en place des Simple Clamp
Mise en place des goupilles de sécurité
Marquage laser
Information voir Modification






MATRICES

Fractionnements spéciaux
Marquage laser
Information voir Modification







Montage d‘une dent


Les matrices UKB - Système Amada peuvent être montées sur un porte-outils UKB - Système Trumpf au moyen du placement d‘une dent.

Information voir Modification








AVANTAGES UKB

Horaires d'ouverture : du lundi au vendredi de 7:30 à 18:00 heures
 Délai de livraison : outils de pliage UKB - Système Amada en 24h
Expédition : commandes jusqu'à 16:00 heures, le jour même

Service de livraison :

                      Standard: 1 - 3 jours ouvrables par service d'expédition de colis
                                     ou entreprise de transport
                      Express: après entente
                      Service courrier rapide: après entente

Emballage: respectueux de l'environnement et sûr - avec des matériaux de remplissage auto-recyclés


Lire plus
Lire moins

25.629

UKB - Système Trumpf - Matrices 80°, H = 150 mm
€422,00

25.630

UKB - Système Trumpf - Matrices 80°, H = 150 mm
€560,00

25.901

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€276,00

25.902

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€276,00

25.903

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€276,00

25.904

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€286,00

25.905

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€308,00

25.906

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€328,00

25.907

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€346,00

25.908

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€514,00

25.909

UKB - Système Trumpf - Matrices 30°, H = 150 mm
€624,00

60.120

UKB - Système Trumpf - Matrices à écraser à visser, H = ..
€332,00

70.800

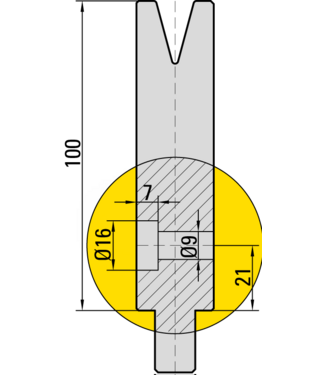

UKB - Système Trumpf - Perçages dans la matrice H = 100 mm
€26,00

60.130

UKB - Système Trumpf - Matrices à écraser à visser, H = ..
€442,00

70.810

UKB - Système Trumpf - Perçages dans la matrice H = 150 mm
€44,00

15.902

UKB - Système Trumpf - Poinçons 24° à écraser
€492,00

25.992

UKB - Système Trumpf / Bystronic - Matrices à écraser
€494,00

15.904

UKB - Système Trumpf - Poinçons 24° à écraser
€492,00

25.994

UKB - Système Trumpf / Bystronic - Matrices à écraser
€494,00

15.905

UKB - Système Trumpf - Poinçons 24° à écraser
€492,00

25.995

UKB - Système Trumpf / Bystronic - Matrices à écraser
€494,00

60.960

UKB - Système Trumpf - Rehausses de matrices
€348,00

60.965

UKB - Système Trumpf - Rehausses de matrices
€400,00

70.714

UKB - Système Trumpf/Wila/LVD - Kit Simple Clamp
€16,00
