UKB - Système Trumpf

Qualité et précision

Sélection optimale des aciers

  • 42 CrMo4, traité à 1100 - 1200 N/mm²
  • C45, traité à 800 - 850 N/mm²
  • C45, 650 - 800 N/mm²

Rayons de pliage trempés à 52 - 55 HRC
Rectification de précision
Interchangeabilité et parallélisme garantis

Les queues d‘attache sont disponibles en 2 versions :

  • Simple Clamp pour les segments < 12,5 kg
  • Goupille de sécurité pour les segments > 12,5 kg

Centrage automatique
Mise en place dans les 2 sens
Inscription sur l‘outil avec informations significatives


Portée sur épaulement     Portée sur tête

Werkzeuge Trumpf





Longueurs d'outils

POINCONS AVEC
SIMPLE CLAMP < 12,5 kg



Longueur de 500 mm



Longueur de 300 mm



Longueur de 200 mm



Longueur de 100 mm

Oberwerkzeug Länge 500 mm Oberwerkzeug Länge 300 mm Oberwerkzeug Länge 200 mm Oberwerkzeug Länge 100 mm

Longueur 550 mm fractionnée

Les poinçons fractionnés
sont livrés par set complet

10 segments avec Simple Clamp
et bigorne gauche et droite

Oberwerkzeug Länge 550 mm sektioniert




POINCONS AVEC
GOUPILLES DE SECURITE > 12,5 kg



Longueur de 500 mm



Longueur de 300 mm



Longueur de 200 mm



Longueur de 100 mm

Oberwerkzeug Länge 500 mm Oberwerkzeug Länge 300 mm Oberwerkzeug Länge 200 mm Oberwerkzeug Länge 100 mm

Longueur 550 mm fractionnée

Les poinçons fractionnés sont
livrés par set complet

10 segments avec goupilles de
sécurité et bigorne gauche et droite

Oberwerkzeug Länge 550 mm sektioniert




MATRICES


Longueur de 500 mm Longueur de 300 mm Longueur de 200 mm Longueur de 100 mm
Matrize Länge 500 mm Matrize Länge 300 mm Matrize Länge 200 mm Matrize Länge 100 mm

Longueur 550 mm fractionnée

Les matrices fractionnées sont
livrées par set complet

9 segments

Matrize Länge 550 mm sektioniert





Simple Clamp



AVANTAGES

Montage et démontage vertical avec segments jusque 12,5 kg
Temps d‘équipement réduit
Maniement facile



Goupilles de sécurité



AVANTAGES

Montage et démontage horizontal avec segments à partir de 12,5 kg
Prix d‘achat favorable (comparé au Simple Clamp)
Goupilles de sécurité disponibles en version trempées et non trempées













UKB-INFO

Les poinçons UKB - Système Wila Typ I et UKB - Système LVD Typ I
peuvent aussi être montés sur un porte-outils UKB - Système Trumpf !




Modification flexible

POINCONS

fractionnements spéciaux
Bigornes individuelles
Mise en place des Simple Clamp
Mise en place des goupilles de sécurité
Marquage laser
Information voir Modification






MATRICES

Fractionnements spéciaux
Marquage laser
Information voir Modification







Montage d‘une dent


Les matrices UKB - Système Amada peuvent être montées sur un porte-outils UKB - Système Trumpf au moyen du placement d‘une dent.

Information voir Modification








AVANTAGES UKB

Horaires d'ouverture : du lundi au vendredi de 7:30 à 18:00 heures
 Délai de livraison : outils de pliage UKB - Système Amada en 24h
Expédition : commandes jusqu'à 16:00 heures, le jour même

Service de livraison :

                      Standard: 1 - 3 jours ouvrables par service d'expédition de colis
                                     ou entreprise de transport
                      Express: après entente
                      Service courrier rapide: après entente

Emballage: respectueux de l'environnement et sûr - avec des matériaux de remplissage auto-recyclés


Lire plus
Lire moins

15.330

UKB - Système Trumpf - Poinçons H = 120 mm
€320,00

15.335

UKB - Système Trumpf - Poinçons H = 120 mm
€438,00

15.370

UKB - Système Trumpf - Poinçons H = 120 mm
€470,00

15.380

UKB - Système Trumpf - Poinçons H = 120 mm
€676,00

15.310

UKB - Système Trumpf - Poinçons H = 120 mm
€270,00

15.320

UKB - Système Trumpf - Poinçons H = 120 mm
€316,00

15.480

UKB - Système Trumpf - Poinçons H = 140 mm
€666,00

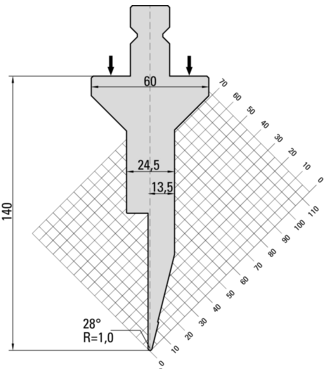

15.450

UKB - Système Trumpf - Poinçons H = 140 mm
€592,00

15.630

UKB - Système Trumpf - Poinçons H = 158 mm
€378,00

15.635

UKB - Système Trumpf - Poinçons H = 158 mm
€362,00

15.670

UKB - Système Trumpf - Poinçons H = 158 mm
€516,00

15.680

UKB - Système Trumpf - Poinçons H = 158 mm
€598,00

15.610

UKB - Système Trumpf - Poinçons H = 158 mm
€338,00

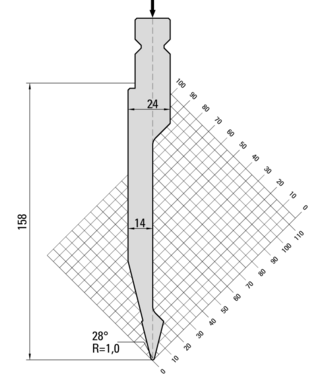

15.620

UKB - Système Trumpf - Poinçons H = 158 mm
€366,00

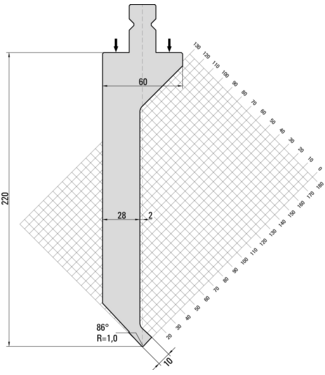

15.710

UKB - Système Trumpf - Poinçons H = 220 mm
€584,00

15.700

UKB - Système Trumpf - Poinçons H = 220 mm
€780,00

15.790

UKB - Système Trumpf - Poinçons H = 220 mm
€694,00

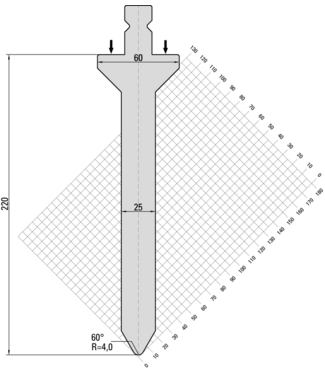

15.730

UKB - Système Trumpf - Poinçons H = 220 mm
€584,00

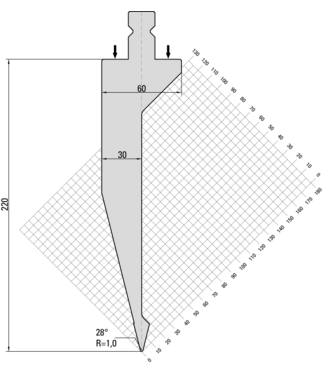

15.720

UKB - Système Trumpf - Poinçons H = 220 mm
€602,00

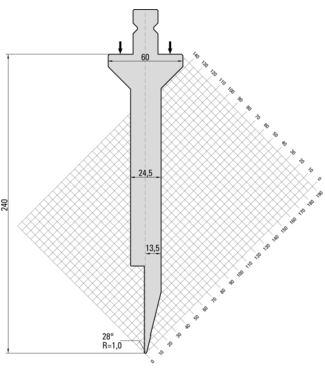

15.750

UKB - Système Trumpf - Poinçons H = 240 mm
€710,00

15.800

UKB - Système Trumpf - Poinçons H = 300 mm
€584,00

50.410

UKB - Système Trumpf - Prolongateurs de poinçons, H = 100
€272,00

50.415

UKB - Système Trumpf - Prolongateurs de poinçons, H = 100
€194,00

50.440

UKB - Système Trumpf - Prolongateurs de poinçons, H = 150
€340,00
