Verwendung von optimalen Werkstoffen
kompetente und qualifizierte Beratung
zuverlässige Abwicklung und Lieferung
über 25 Jahre Erfahrung

UKB-System LVD

Qualität und Präzision

optimale Werkstoffe

  • 42 CrMo4, vergütet auf 1100 – 1200 N/mm²
  • C45, vergütet auf 800 – 850 N/mm²
  • C45, 650 – 800 N/mm²

Biegeradius/Einlaufradien gehärtet auf 52 – 55 HRC
Präzisionsschliff
garantierte Austauschbarkeit und Parallelität

Oberwerkzeugaufnahmen LVD Typ I in zwei verschiedenen Ausführungen

  • Simple Clamp bei Segmenten < 12,5 kg
  • Sicherheitsstift bei Segmenten > 12,5 kg

Oberwerkzeugaufnahmen LVD Typ I

  • automatische Zentrierung
  • beidseitig einsetzbar

Werkzeugbeschriftung mit allen technischen Daten



        LVD Typ I                       LVD Typ II







UKB-INFO

Oberwerkzeuge UKB-System Trumpf und UKB-System Wila Typ I
können ebenfalls in einer Aufnahme UKB-System LVD verwendet werden!





Werkzeuglängen


OBERWERKZEUGE MIT SIMPLE CLAMP < 12,5 kg





Länge 510 mm



Lengte 510



Länge 550 mm sektioniert

sektionierte Oberwerkzeuge liefern wir als Komplettsatz

10 Segmente mit Simple Clamp und Hornstück links und rechts

Lengte 550 gedeeld





OBERWERKZEUGE MIT SICHERHEITSSTIFTEN > 12,5 kg





Länge 510 mm



MATRIZEN



Länge 510 mm



Matrizen lengte 500 mm

Länge 550 mm sektioniert

sektionierte Matrizen liefern
wir als Komplettsatz

9 Segmente



Matrizen lengte 550 mm gedeeld





Simple Clamp



VORTEILE

vertikaler Werkzeugwechsel bei Segmenten bis 12,5 kg

geringere Rüstzeit

einfache Handhabung



Sicherheitsstifte



VORTEILE

horizontaler Werkzeugwechsel bei Segmenten ab 12,5 kg

günstigerer Anschaffungspreis (im Vergleich zu Simple Clamp)

Sicherheitsstifte gehärtet und ungehärtet erhältlich

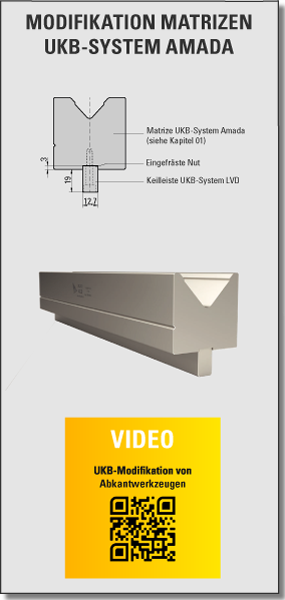

Einsatz einer Keilleiste

Durch Einsatz einer Keilleiste können Matrizen UKB-System Amada ebenfalls in einer Aufnahme UKB-System LVD verwendet werden.

Detaillierte Angaben und Preise in der Rubrik Modifikation









UKB-VORTEILE

Geschäftszeiten: Montag bis Freitag von 7:30 bis 18:00 Uhr
Lieferzeit: Abkantwerkzeuge UKB-System Trumpf in 24h
Versand: bei Bestellungen bis 16:00 Uhr am gleichen Arbeitstag
Lieferservice:
                       Standard:     Lieferzeit 1 – 3 Arbeitstage per Paketdienst oder Spedition
                       Express:       DE 9:00, 10:30, 12:00 Uhr oder 1 Arbeitstag
                                           EU 1 Arbeitstag
                       Direktkurier: nach Absprache

Verpackung: umweltbewusst und sicher – mit selbst recycelten Füllmaterialien
Zahlungsbedingungen: 10 Tage 3% Skonto, 30 Tage netto



Lesen Sie mehr
Weniger lesen

Filter

16.200

UKB-System LVD Typ I - Oberwerkzeuge H = 159 mm
€530,00
* exkl. MwSt. zzgl. Versandkosten

16.201

UKB-System LVD Typ I - Oberwerkzeuge H = 159 mm
€438,00
* exkl. MwSt. zzgl. Versandkosten

16.202

UKB-System LVD Typ I - Oberwerkzeuge H = 159 mm
€432,00
* exkl. MwSt. zzgl. Versandkosten

16.203

UKB-System LVD Typ I - Oberwerkzeuge H = 159 mm
€432,00
* exkl. MwSt. zzgl. Versandkosten

16.204

UKB-System LVD Typ I - Oberwerkzeuge H = 159 mm
€402,00
* exkl. MwSt. zzgl. Versandkosten

16.205

UKB-System LVD Typ I - Oberwerkzeuge H = 194 mm
€672,00
* exkl. MwSt. zzgl. Versandkosten

16.206

UKB-System LVD Typ I - Oberwerkzeuge H = 194 mm
€556,00
* exkl. MwSt. zzgl. Versandkosten

16.207

UKB-System LVD Typ I - Oberwerkzeuge H = 194 mm
€524,00
* exkl. MwSt. zzgl. Versandkosten

16.208

UKB-System LVD Typ I - Oberwerkzeuge H = 194 mm
€524,00
* exkl. MwSt. zzgl. Versandkosten

16.209

UKB-System LVD Typ I - Oberwerkzeuge H = 194 mm
€470,00
* exkl. MwSt. zzgl. Versandkosten

16.500

UKB-System LVD Typ II - Oberwerkzeuge H = 180 mm
€382,00
* exkl. MwSt. zzgl. Versandkosten

16.510

UKB-System LVD Typ II - Oberwerkzeuge H = 180 mm
€408,00
* exkl. MwSt. zzgl. Versandkosten

16.520

UKB-System LVD Typ II - Oberwerkzeuge H = 180 mm
€298,00
* exkl. MwSt. zzgl. Versandkosten

16.540

UKB-System LVD Typ II - Oberwerkzeuge H = 180 mm
€254,00
* exkl. MwSt. zzgl. Versandkosten

16.530

UKB-System LVD Typ II - Oberwerkzeuge H = 180 mm
€276,00
* exkl. MwSt. zzgl. Versandkosten

26.211

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.212

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.213

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.214

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.215

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.216

UKB System LVD - 78° Matrizen H = 90 mm
€266,00
* exkl. MwSt. zzgl. Versandkosten

26.217

UKB System LVD - 78° Matrizen H = 90 mm
€274,00
* exkl. MwSt. zzgl. Versandkosten

26.218

UKB System LVD - 78° Matrizen H = 90 mm
€318,00
* exkl. MwSt. zzgl. Versandkosten

26.219

UKB System LVD - 78° Matrizen H = 90 mm
€346,00
* exkl. MwSt. zzgl. Versandkosten
