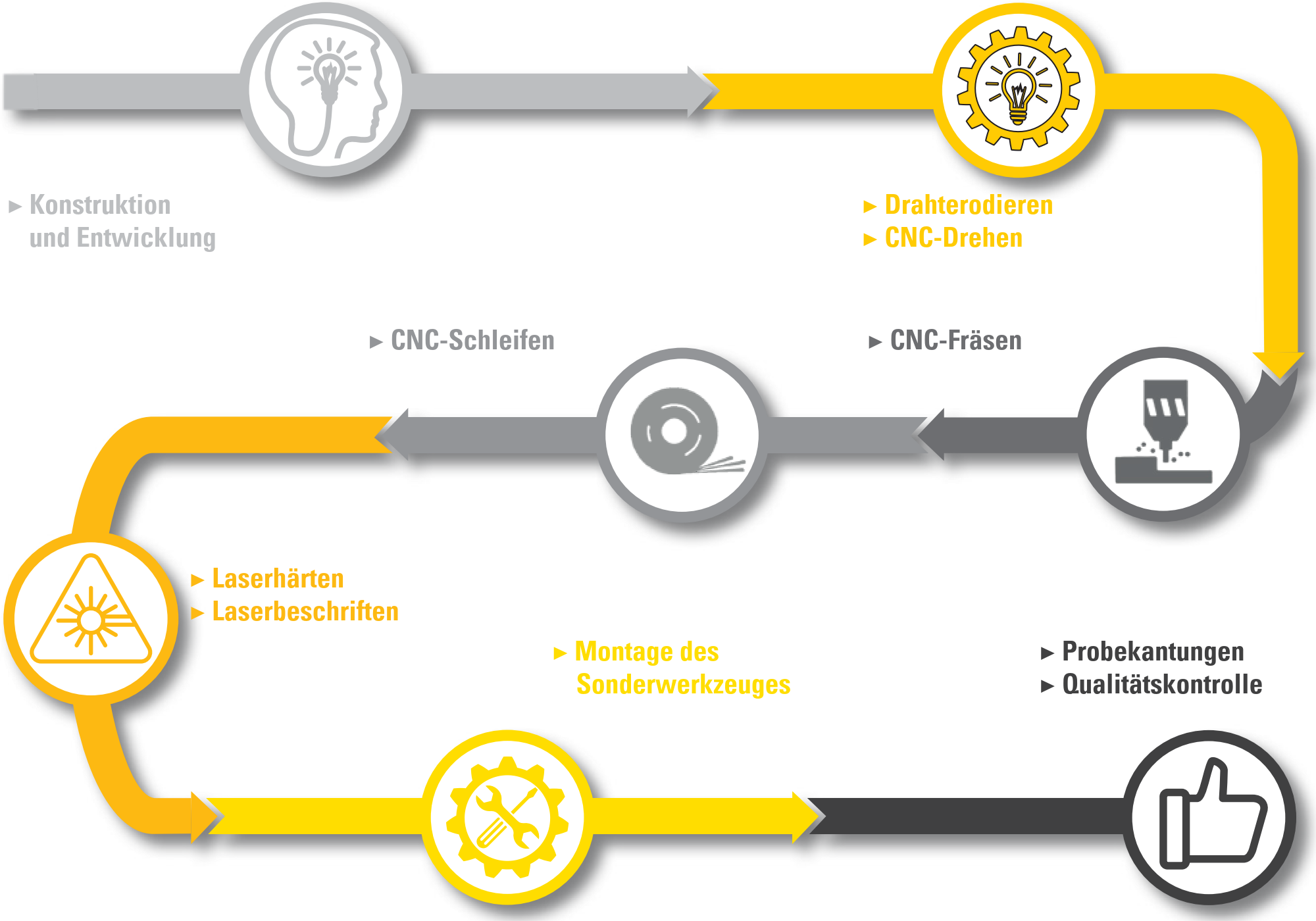

UKB-Komplettservice für Sonderwerkzeuge





KONSTRUKTION UND ENTWICKLUNG



Software MEGACAD 2D/3D Software SolidWorks 3D

Software CIMATRON 3D Software CIMATRON 3D NC-Programierung

Nach Auftragseingang wird das angebotene Konzept detailliert ausgearbeitet und Ihnen durch eine Freigabezeichnung/Modell vorgestellt. Nach der Freigabe erstellen wir die Produktionspläne und Zeichnungen.





DRAHTERODIEREN






Technische Infos:

2 Erodiermaschinen
Verfahrwege:
     X = 600 mm
     Y = 400 mm
     Z = 300 mm

Zur Ermittlung der optimalen Biegekontur wird ein Musterwerkzeug gefertigt. Nach erfolgter Bemusterung wird diese Kontur auf das Serienwerkzeug übertragen.





CNC-Drehen






Technische Infos:

1 CNC-Drehmaschine
Verfahrwege:
     X = 307,5 mm
     Y =      60 mm
     Z = 1.140 mm

Durch eine 6-Seiten-Komplettbearbeitung mit Gegenspindel und Y-Achse kann beim CNC-Drehen genauestens auf die konkreten Vorgaben eingegangen werden.



CNC-FRÄSEN











   Technische Infos:

   20 CNC-Fräsmaschinen
   Verfahrwege:
        X = 6.000 mm
        Y = 1.250 mm
        Z = 1.600 mm
   simultane 5-Achsen Bearbeitung
   vollprogrammierbare b-Achse +- 100° ‣
   Rundtisch Ø 1050 mm


Die Bauteile werden nach der Fertigungszeichnung auf unseren CNC-Fräsmaschinen bearbeitet. Durch simultane 5-Achsen-Bearbeitung können komplexeste Werkzeugkonturen hergestellt werden. Mit modernsten Maschinen zu besten Ergebnissen!



CNC-SCHLEIFEN














Technische Infos:

7 CNC-Profilschleifmaschinen
3 CNC-Flachschleifmaschinen
Verfahrwege:
     X = 6.000 mm
     Y =    800 mm
     Z =    800 mm




Die Biegekonturen und aktiven Flächen der Sonderwerkzeuge werden präzisionsgeschliffen. Für präzise Aufgaben sind wir bestens gerüstet!





LASERHÄRTEN




Entsprechend dem Einsatzzweck werden unsere Sonderwerkzeuge entweder lasergehärtet, durchgehärtet oder nitriert.




LASERMARKIEREN




Kundenspezifische Beschriftungen wie z. B. eine interne Werkzeugnummer, können flexibel umgesetzt werden.




MONTAGE DES SONDERWERKZEUGES




Die einzelnen Bauteile werden montiert und aufeinander abgestimmt.



PROBEKANTEN




Abschließend erfolgt mit Ihren Musterblechen eine Funktionsprüfung.
Probekantungen werden auf unserer Abkantpresse (L = 4050 mm, Presskraft: 3200 kN) im UKB-Testcenter durchgeführt.




QUALITÄTSKONTROLLE




Der komplette Herstellungsprozess wird durch kontinuierliche Qualitätskontrollen begleitet, z. B. durch 3D-Vermessungen und Härteprüfungen.
