€1.944,00
Zum Warenkorb hinzufügen

62.230

62.230
€1.944,00
* exkl. MwSt. zzgl. Versandkosten
Artikelnummer::
62230-500
Gewicht:
8kg
Lieferzeit:
ab Lager

UKB-System WingBend PLUS - Matrizen Lesen Sie mehr..

ab Lager
  • Qualität

    Verwendung von optimalen Werkstoffen
  • Beratung

    kompetente und qualifizierte Beratung
  • Erreichbarkeit

    zuverlässige Abwicklung und Lieferung
  • Know-how

    über 25 Jahre Erfahrung

Informationen

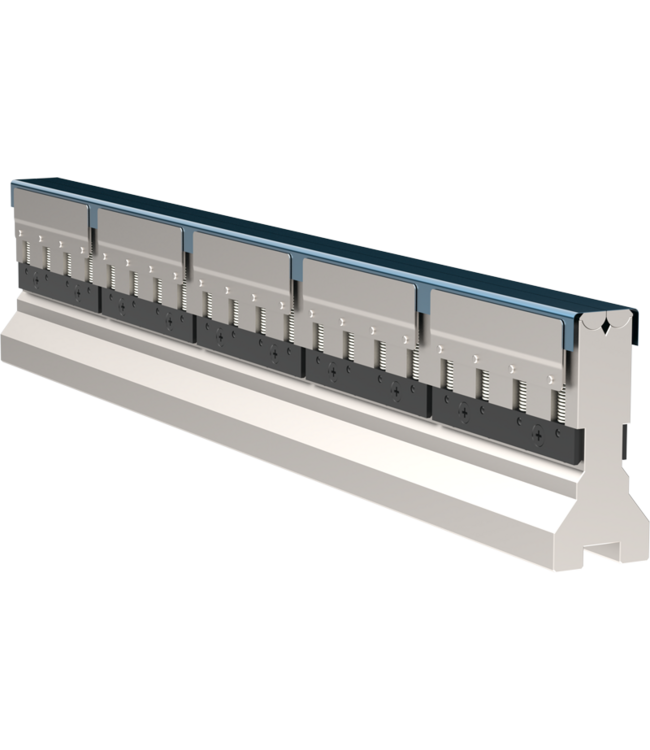

  62.230

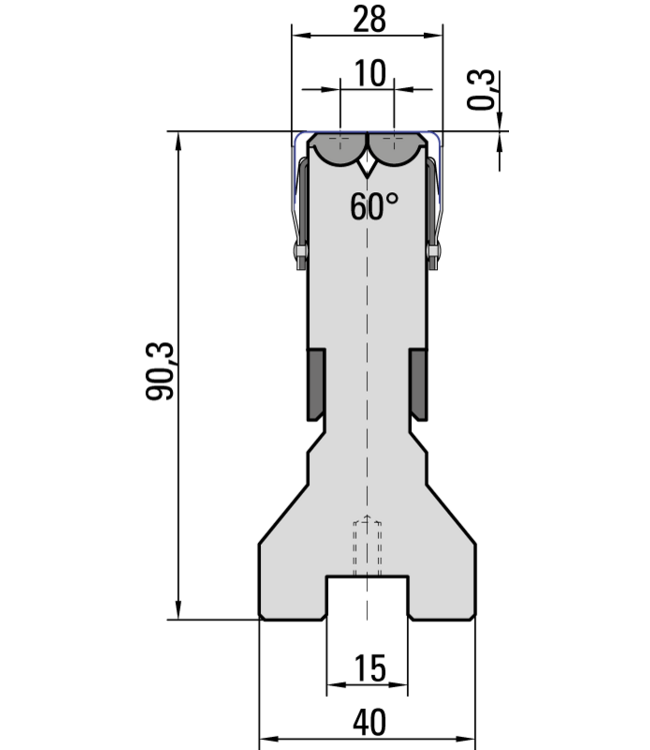

Werkzeugsystem UKB-System WingBend PLUS
Winkel 60°
Matrizenöffnungsweite V = 10 mm
Höhe 90,3 mm
Belastbarkeit 700 kN/m max.




Inkl. Slider in jeweiliger Werkzeuglänge

empfohlene Materialstärken:
Rm = 450 N/mm² max. 2,3 mm
Rm = 700 N/mm² max. 1,5 mm



Produktvorteile

verhindert Abdrücke auf gekanteten Blechen mittels Slider

kurze Schenkel nahezu abdruckfrei

Kantteile mit Löchern nah an der Biegelinie ohne Verzug möglich

ideal für diagonal oder spitz zulaufende Kantteile

bei Lochblechen Wiederholgenauigkeit mit konstanten Schenkelhöhen und exakten Winkeln

bei Tränenblechen und Riffelblechen abdruckarm an der Sichtseite

keine Werkzeugkontaminierung beim Kanten von verzinkten Blechen oder Aluminium

Nachbearbeitung von Werkstücken entfällt

erhöhte Produktqualität

weniger Werkzeugwechsel

Werkzeuglängen



MATRIZEN



Länge 500 mm       Länge 200 mm
Matrize Länge 500 mm   Matrize Länge 200 mm

Länge 100 mm Länge 50 mm     Länge 90 mm sektioniert
Matrize Länge 200 mm Matrize Länge 100 mm





Matrize Länge 500 mm

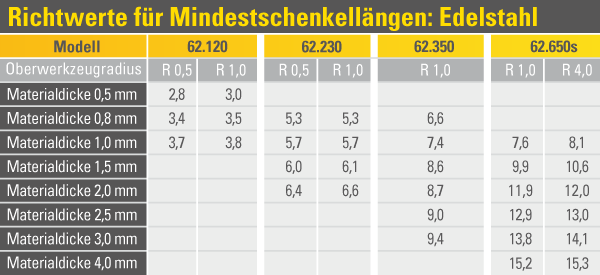

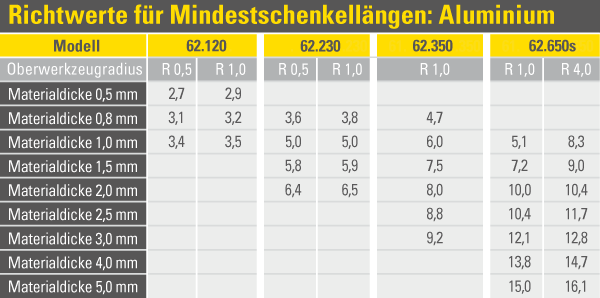

WingBend PLUS Matrizen 62.120, 62.230, 62.350 und 62.650s (inkl. Slider)



Löcher nah an der Biegelinie verzugsfrei ohne Abdrücke möglich



eloxiertes Aluminiumblech und geschliffenes Edelstahlblech ohne sichtbare Kantspuren auf der Oberfläche
