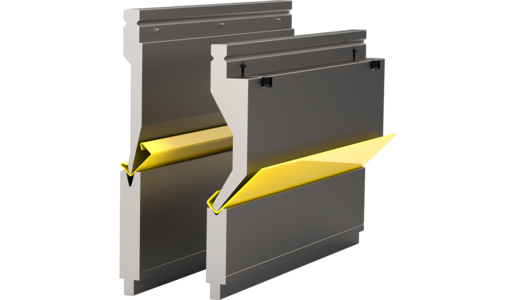

UKB-Система LVD

Качество и точность



Оптимальные материалы

  • 42 CrMo4, с закалкой до 1100-1200 Н/мм2
  • C45, с закалкой до 800-850 Н/мм2
  • C45, 650 - 800 Н/мм2

Внешний/внутренний радиусы, закалка до 52-55 HRC
Прецизионная шлифовка
Гарантированная взаимозаменяемость и параллельность

Две различные модели крепления пуансона/верхнего инструмента LVD тип I

  • Защёлки Simple Clamp сегменты весом < 12,5 кг
  • Safety Pin (штифт) сегменты весом > 12,5 кг

Крепления пуансона/верхнего инструмента LVD тип I

  • Самоцентрирование
  • Возможна установка с обеих сторон

Маркировка инструмента с полной технической информацией




       LVD тип I                          LVD тип II







UKB-INFO

Пуансоны/верхние инструменты UKB-Система Trumpf и UKB-Система Wila тип I
также могут использоваться в креплении UKB-Система LVD!





Длины инструмента


ПУАНСОНЫ/ВЕРХНИЕ ИНСТРУМЕНТЫ С < 12,5 кг





Длина 510 mm



Lengte 510



550 mm Длина Секционные

  • Секционные пуансоны/верхние инструменты поставляются комплектом
  •  10 сегментов с левым и правым выступами ("сапожками")
Lengte 550 gedeeld




ПУАНСОНЫ/ВЕРХНИЕ ИНСТРУМЕНТЫ С ШТИФТОМ SAFETY PIN > 12,5 кг





Длина 510 mm






МАТРИЦЫ



Длина 510 mm



Matrizen lengte 500 mm

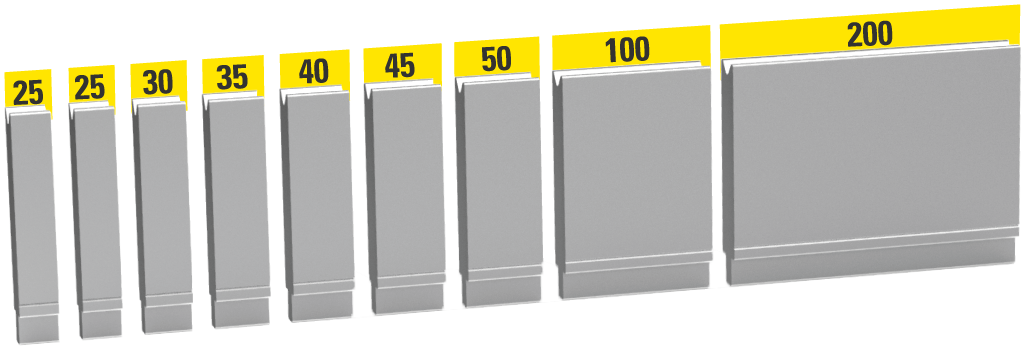

550 mm Длина Секционные

Секционные матрицы поставляются комплектом

9 сегментов

Matrizen lengte 550 mm gedeeld





Защёлки Simple Clamp



ПРЕИМУЩЕСТВА

Вертикальная смена инструмента весом до 12,5 кг
Меньше времени на установку
Удобство в эксплуатации



Штифты Safety Pin



ПРЕИМУЩЕСТВА

Горизонтальная смена инструмента для сегментов весом более 12,5 кг
Выгодная цена (по сравнению с защёлками Simple Clamp)
Штифты Safety Pin с закалкой по запросу















Установка вставки


С помощью установочной вставки-переходника матрицы UKB-Система Amada также могут использоваться UKB-Система LVD.

Подробнее в разделе Модификации









UKB-ПРЕИМУЩЕСТВА

Часы работы: с понедельника по пятницу с 7:30 до 18:00
Срок поставки: гибочные инструменты UKB-Система Trumpf в течение 24h
Отгрузка: заказы, размещённые до 16:00, отправляются в день заказа

Доставка:
                     Стандарт:      1-3 рабочих дня службой экспресс-доставки или компанией-перевозчиком
                     Экспресс:      Германия 9:00, 10:30, 12:00 или 1 рабочий день
                                          ЕС 1 рабочий день
                     Курьер:         по согласованию

Упаковка: экологичная и надёжная упаковка из перерабатываемых материалов
Варианты оплаты: по согласованию 3% скидка при оплате в течение 10 дней, 30 дней отсрочка




Подробнее
Читайте меньше

ФИЛЬТРЫ

16.200

UKB Система LVD тип I - Пуансоны H = 159
€592,00
* Без НДС Без. Стоимость доставки

16.201

UKB Система LVD тип I - Пуансоны H = 159
€490,00
* Без НДС Без. Стоимость доставки

16.202

UKB Система LVD тип I - Пуансоны H = 159
€534,00
* Без НДС Без. Стоимость доставки

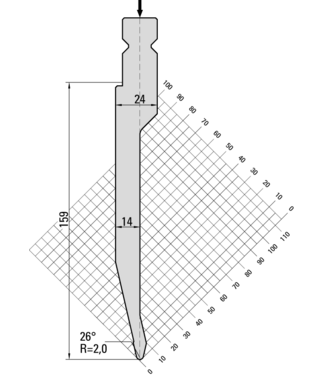

16.203

UKB Система LVD тип I - Пуансоны H = 159
€534,00
* Без НДС Без. Стоимость доставки

16.204

UKB Система LVD тип I - Пуансоны H = 159
€480,00
* Без НДС Без. Стоимость доставки

16.205

UKB Система LVD тип I - Пуансоны H = 194
€776,00
* Без НДС Без. Стоимость доставки

16.206

UKB Система LVD тип I - Пуансоны H = 194
€622,00
* Без НДС Без. Стоимость доставки

16.207

UKB Система LVD тип I - Пуансоны H = 194
€694,00
* Без НДС Без. Стоимость доставки

16.208

UKB Система LVD тип I - Пуансоны H = 194
€694,00
* Без НДС Без. Стоимость доставки

16.209

UKB Система LVD тип I - Пуансоны H = 194
€564,00
* Без НДС Без. Стоимость доставки

16.500

UKB Система LVD тип II - Пуансоны H = 180
€426,00
* Без НДС Без. Стоимость доставки

16.510

UKB Система LVD тип II - Пуансоны H = 180
€454,00
* Без НДС Без. Стоимость доставки

16.520

UKB Система LVD тип II - Пуансоны H = 180
€332,00
* Без НДС Без. Стоимость доставки

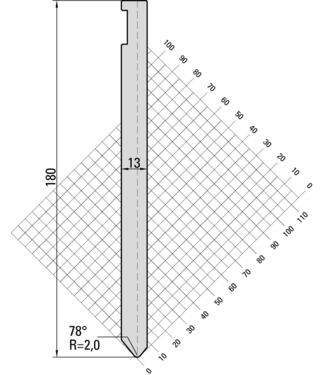

16.540

UKB Система LVD тип II - Пуансоны H = 180
€284,00
* Без НДС Без. Стоимость доставки

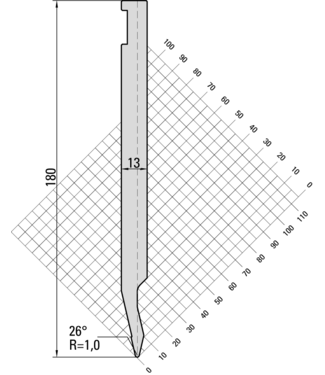

16.530

UKB Система LVD тип II - Пуансоны H = 180
€308,00
* Без НДС Без. Стоимость доставки

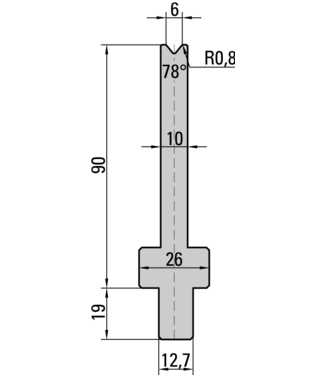

26.211

UKB Система LVD - Матрицы 78° Н=90 мм
€306,00
* Без НДС Без. Стоимость доставки

26.212

UKB Система LVD - Матрицы 78° Н=90 мм
€306,00
* Без НДС Без. Стоимость доставки

26.213

UKB Система LVD - Матрицы 78° Н=90 мм
€306,00
* Без НДС Без. Стоимость доставки

26.214

UKB Система LVD - Матрицы 78° Н=90 мм
€306,00
* Без НДС Без. Стоимость доставки

26.215

UKB Система LVD - Матрицы 78° Н=90 мм
€312,00
* Без НДС Без. Стоимость доставки

26.216

UKB Система LVD - Матрицы 78° Н=90 мм
€316,00
* Без НДС Без. Стоимость доставки

26.217

UKB Система LVD - Матрицы 78° Н=90 мм
€328,00
* Без НДС Без. Стоимость доставки

26.218

UKB Система LVD - Матрицы 78° Н=90 мм
€368,00
* Без НДС Без. Стоимость доставки

26.219

UKB Система LVD - Матрицы 78° Н=90 мм
€398,00
* Без НДС Без. Стоимость доставки
