Vícenásobný tvářecí nástroj

Výroba 3 shodných dílů současně na jeden zdvih

Konstrukce a výroba speciálních ohraňovacích nástrojů


Výrobek musí být vyroben v souladu s výkresy zákazníka. Tři díly se třemi ohyby a vnitřní kroužek dvoudílný (pevně namontovaný), který musí být vyrobený na jeden zdvih.

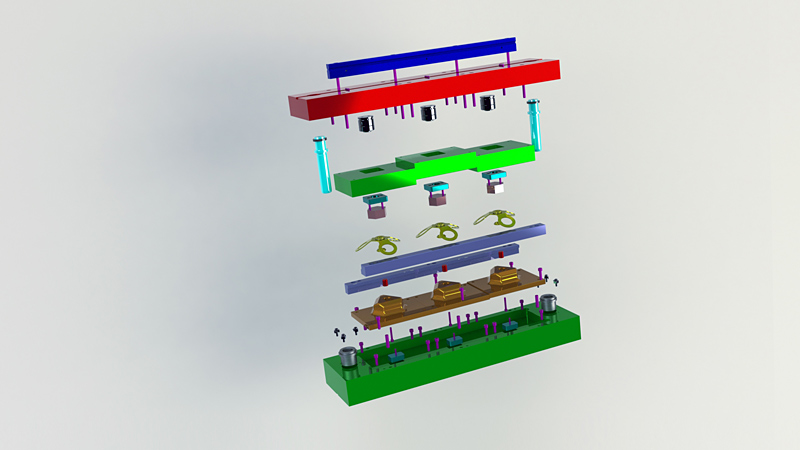

3D konstrukce rozloženého výkresu

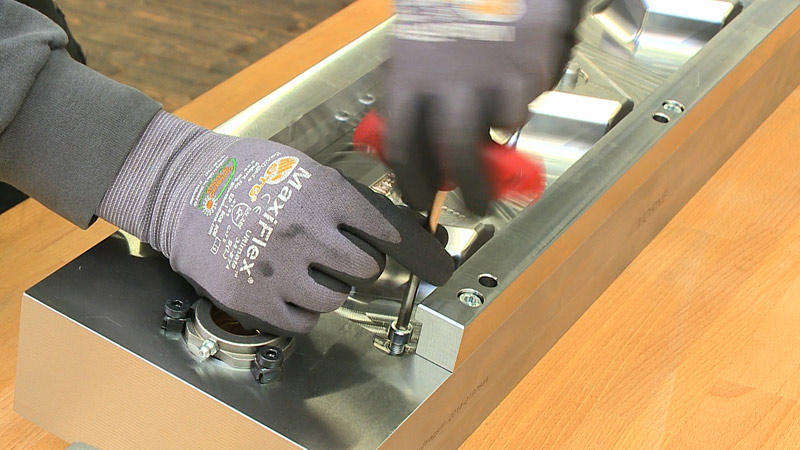

Finální složení horního dílu nástroje

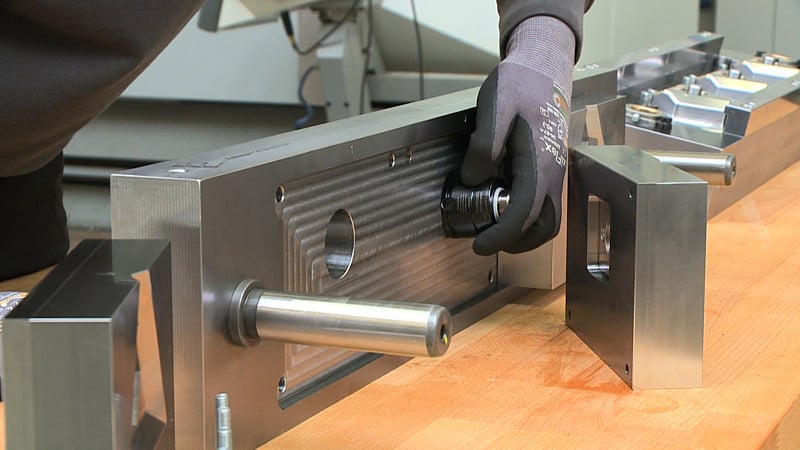

Finální složení spodního dílu nástroje

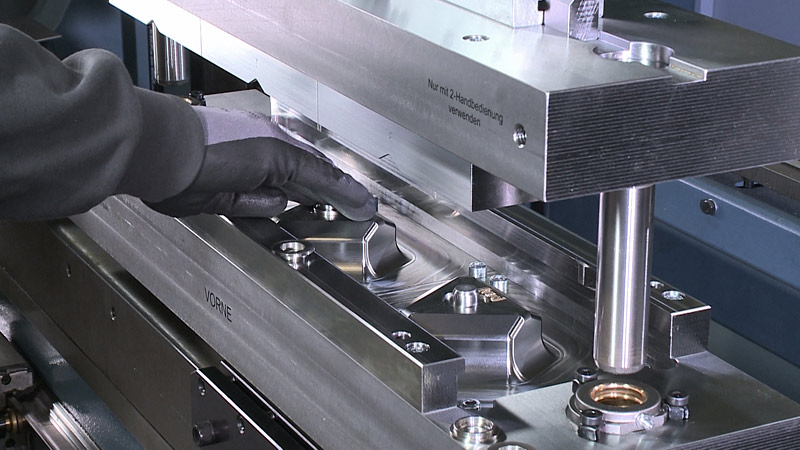

Kontrola funkčnosti a odladění speciálního ohraňovacího nástroje


1. výrobní krok: Vložení spodních vnitřních kroužků do všech 3 stanic

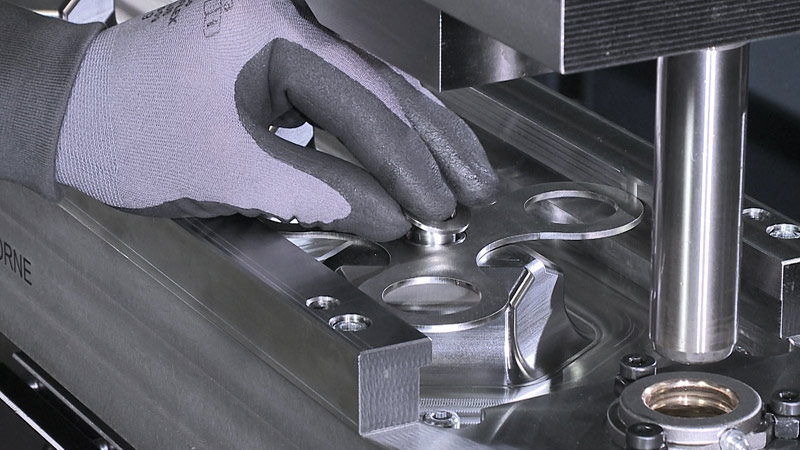

2. a 3. výrobní krok: vložení dílů a vnějších kroužků do všech třech stanic

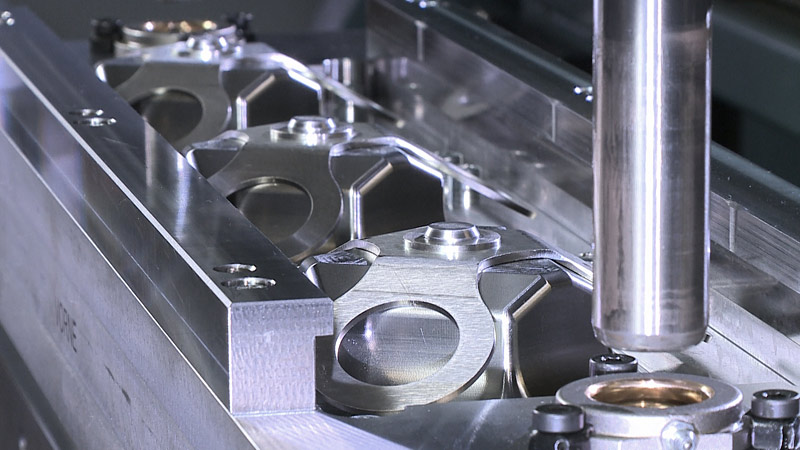

Výsledek ve spodní části nástroje - po ohnutí možnost vyjmutí

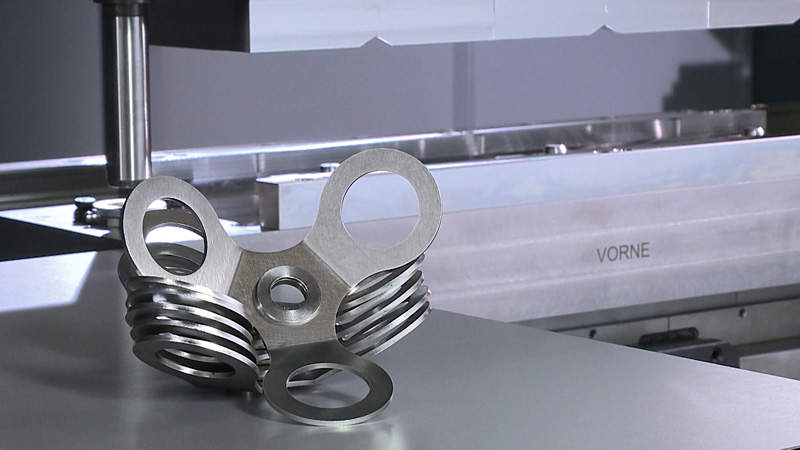

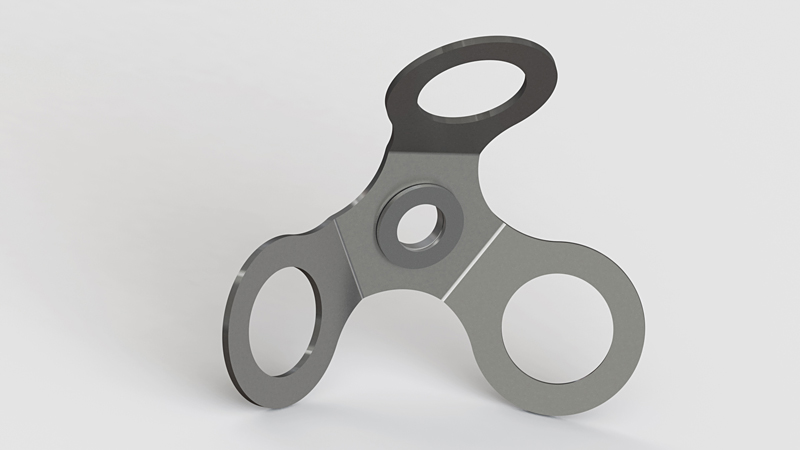

Hotové díly, v souladu s výkresem a 3D modelem



Video


Video Vícenásobné tvářecí nástroj
